| 机型 |

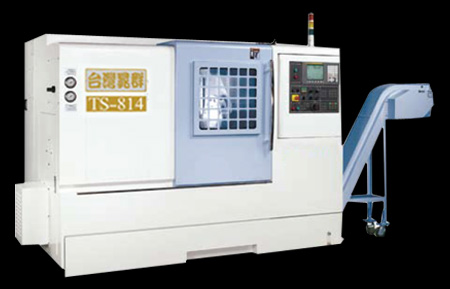

TS-814 |
| 主轴 |
| 主轴鼻端 |
A2-6 |
| 油压卡盘 |
8'' |
| 主轴前轴承内径 |
100mm |
| 棒材能力 |
52mm |
| 主轴最高转速 |
3600rpm |
| 主轴马达 |
20HP |
| 行程 |
| X轴行程 |
210mm |
| Z轴行程(最大车削长度) |
450mm |
| 最大旋径 |
600mm |
| 与鞍座最大旋径 |
370mm |
| 鞍座倾斜度 |
45度 |
| 最大切削直径 |
φ250mm(VDI)/φ350mm(八角刀盘) |
| 轴向驱动 |
| X轴与Z轴快速进给 |
20m/min |
| X轴与Z轴滑动结构 |
硬轨 |
| 伺服马达换刀系统 |
| 旋转刀盘外径(VDI) |
410mm |
| 旋转刀盘外径(八角刀盘) |
318mm |
| 刀具定位数(VDI) |
12 |
| 刀具定位数(八角刀盘) |
8 |
| 一般资料 |
| 机械重量 |
4800Kg |
| 机械占地面积 |
1800×3700mm | | |
