| 机台特性 |
|
高剛性床台
即使不良地基狀態下仍具有高穩定性。

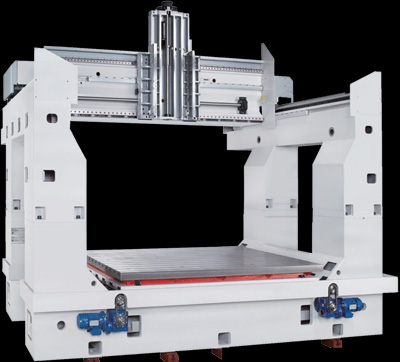

簡明 & 高剛性結構
確保幾何穩定度及動態精度標準。
可工作範圍比率 & 空間節省
高效益工作比率"可工作範圍/機械尺寸"。對於寸土寸金的今日環境而言，格外重要。
符合人體工學之設計
操作者可輕易接近工作台,對於重或大的工件可使用單臂式吊車從正面或側門上下工件。
環境
全罩式鈑金設計避免切削液及殘屑污染工作環境。
動態反應
採用動樑架構設計，不論高速加工小，大或重的工件均有良好及不變的動態反應。
高扭力及強力主軸
內藏式主軸提供廣泛應用，包含粗銑、半精銑及精銑。
加工方式多樣化
固定式工作台架構可因應龐大且沉重之單一工件及單次放置多個細小工件加工。
模組化式刀庫
依使用需求，可選擇16刀、 24刀、 32刀 或是更多刀具，以符合特殊需求。 |
 |
| 机型 |
5AX-VG2015H |
|
三轴行程 |
| X 轴 |
mm |
1500 (選配X軸最大到3000mm) |
| Y 轴 |
mm |
2000 |
| Z 轴 |
mm |
800 |
| C 轴 |
Deg |
±185° |
| Z 轴 |
Deg |
+95°- 120° |
|
工作台 |
| 工作台尺寸 |
mm |
1640 x 2140 |
| 工作台最大负载 |
kg |
4000 |
| 主轴鼻端至工作台面 |
mm |
最小: 50 / 最大: 850 |
| T形槽(尺寸/间距/数量) |
mm |
18 H9/125/12 |
| 中心T形槽 |
mm |
18H7 |
|
进给 |
| 快速进给 X, Y, Z |
m/min |
40 |
| 切削进给 X, Y, Z |
m/min |
最大20 |
| 加速进给 X, Y, Z |
m/s2 |
2.5 |
|
两轴铣头 |
|
A轴
倾斜角度 |
Deg |
+95° - 120° |
| 快速倾斜进给 |
Deg/sec |
100 |
| 最大倾斜扭力 |
Nm |
500 |
| 挟持扭力 |
Nm |
1500 |
|
C轴
旋转角度 |
Deg |
+/-185° |
| 快速旋转进给 |
Deg/sec |
180 |
| 最大旋转扭力 |
Nm |
500 |
| 挟持扭力 |
Nm |
2000 |
| 工作范围（5面） |
| 切削刀具100 mm 长 |
mm |
800 x 1300 x 800 |
| 主轴 |
|
主轴锥度 |
|
HSK-63A |
| 主轴马力 |
kW |
S1/S6 28/28 |
| 主轴转速 |
RPM |
18000 (内藏式) |
| 主轴扭力 |
NM |
S1/S6 63/83 |
|
自动换刀系统
|
| 刀具数量 |
|
24 (16T 32T 选配) |
| 最大刀具直径(有邻刀) |
mm |
φ80 |
| 最大刀具直径(无邻刀) |
mm |
φ120 |
| 最大刀具长度 |
mm |
300 |
| 最大刀具重量 |
kg |
6 |
| 换刀时间(C-C) |
sec |
10 |
| 其他 |
|
机械重量 |
kG |
25000 |
| 机械尺寸 (WxDxH) |
mm |
5360 x 32050 x 3300 |
| 电源供应 |
V |
400, 50 Hz |
| 电源供给 |
kVA |
40 |
| 气压供给 |
bar |
6 | |
|
5轴铣头
提供2+3 (主轴定位+夹持+三轴模式-例如单一次工件夹持设定可作多面铣削) 或是连续5轴铣削。 |
 |
|
模块化架构设计
因应不同零件加工需求，本设计可组合成为下列三种不同机型：
● VTG-1520
高速/高扭力主轴+3轴(XYZ)，组成3(XYZ)轴
● 5Ax-VG1520H
高速/高扭力主轴+2轴铣头,组成3(XYZ)+2(CA)轴或5轴
● 5Ax-VG1520HR
高速/高扭力主轴+1轴铣头+1轴CNC旋转工作台,组成3(XYZ)+2(BA)轴或5轴(XYZBA) |
 | |
