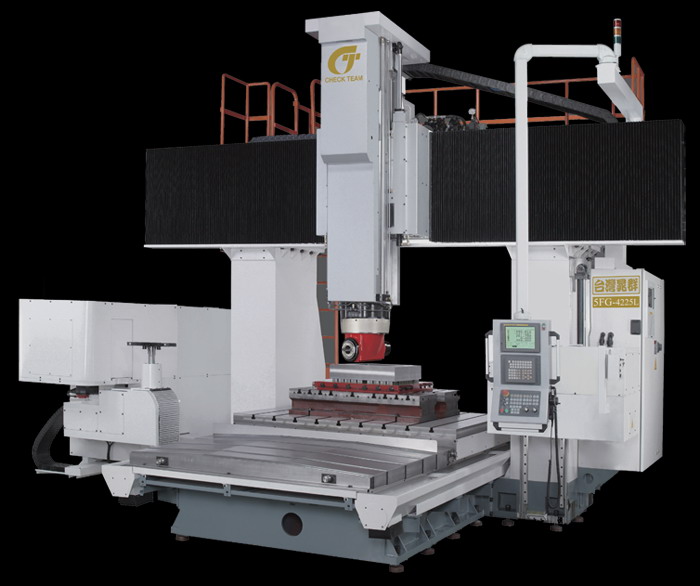

5FG-4225L 主结构采X轴3滚珠线轨、Y轴2滚柱线轨及Z轴硬轨
标准配备
马达型号:α18i |
完美极致五面加工机
5FG 系列立式龙门型五面综合加工机，系累积多年来加工经验，以使用者概念为出发点，并集结精度、刚性、人性化设计于一机。不论大型零件加工、大型模具、模座加工、航天零件加工更能得心应手。
- 适合大型工件，一次五面加工，提升加工效率，节省工时。
- 工作台最大荷重 15,000kg 。 (5FG -6225L 机型 )

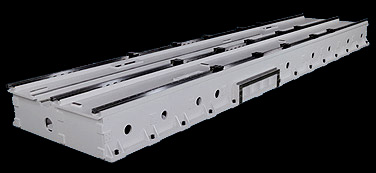

- 底座、 Y 轴横梁、立柱采多层壁加强肋设计、搭配一体式钢钣焊接、并经回火处理与应力消除，结构体刚性特强。
- Y 轴横梁采箱型环状肋骨设计、搭配大跨距线轨支撑、稳定性高、切削性佳。
- 搭配 30HP 主轴马达及高刚性、高扭力主轴。
- 高低档无段变速齿轮头 ； 10~6000rpm 。
( 选配： 4500rpm)

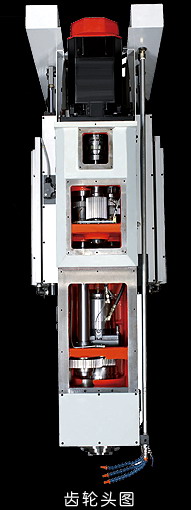

 齿轮头图 |

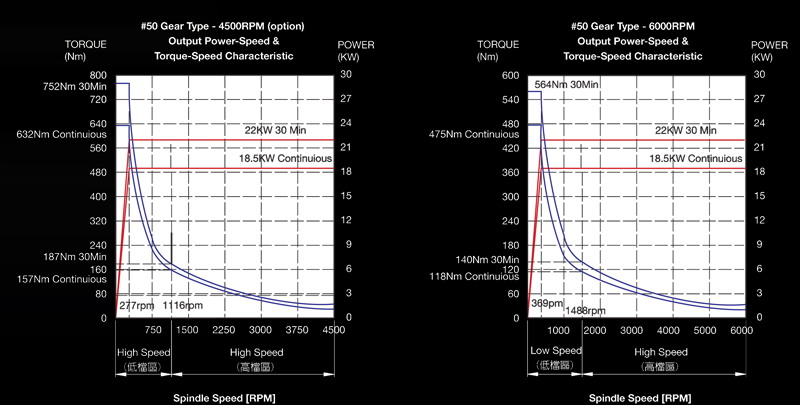

主轴马力扭矩图
机台特色
 |
 |
 |
主轴油温冷却器
超大容量油温冷却器，有效降低加工温升稳定加工精度并延长主轴使用寿命。 |
五面头储置箱
立主轴与卧主轴独立， 并可自动交换(ACC) ，卧头更换储仓采全密闭式钣金设计，可有效防止加工中切削屑进入。 |
立卧两用刀臂式自动刀具交换系统
刀臂式刀库 40 把刀为标准配备，以适合各种加工需求，采全密闭式钣金设计，可随时确保刀具清洁，延长使用寿命 ( 可选配 60/80 支刀臂式刀库 ) 。 |
 |
双螺旋排屑 + 履带式除屑机
底座两边采螺旋排屑将铁屑卷送至履带式除屑机排出，大幅节省清洁时间。 |
 |
 |

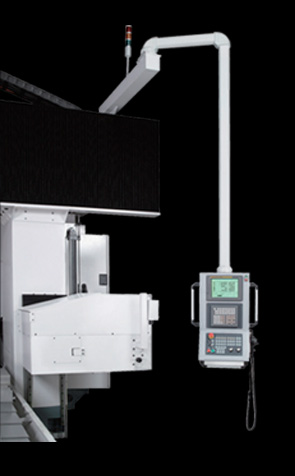

悬吊式操作箱
采用德制Rose牌悬吊式操作长杆，操作范围加大且移动轻便。 |

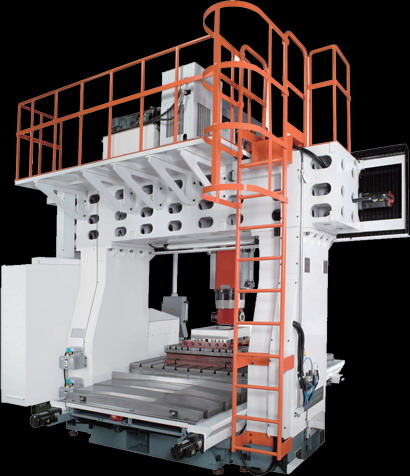

维修安全梯
维修安全梯方便维修，且有栅栏防护，保护人员安全。 |
 |
 |

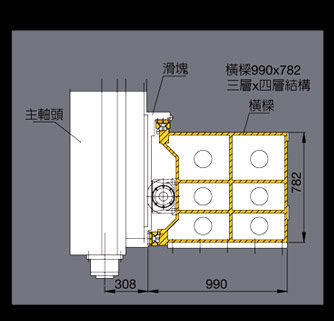

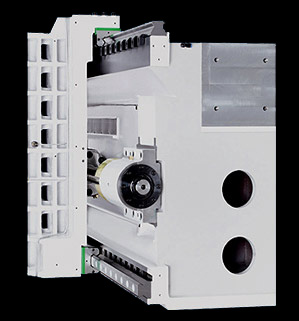

| Y 轴横梁结构面宽 990mmx 高 780mm 段面肋骨采 3x4 层箱型结构： Y 轴线性滑轨排列方式以水平面及垂直面搭配，刚性比一般平行排列强度增加 30% 以上，且精度更易稳定准确。 |
五面机种之Y轴皆

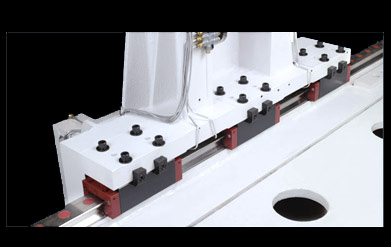

五面机种之 Y 轴皆采用滚柱型线性滑轨设计，水平面用 3PCS 滚柱滑块、垂直面用 2PCS 滚柱滑块，头部绝无前倾现象，确保长期加工精度及轨道服务寿命。

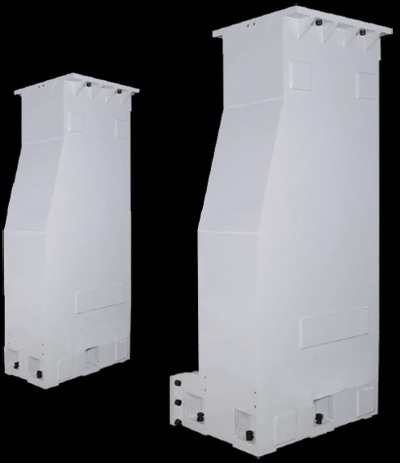

一体成型之高刚性大立柱，加工时更稳固。 |
 |
 |

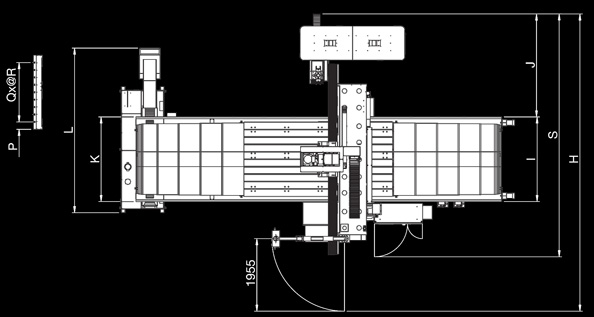

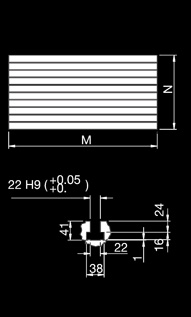

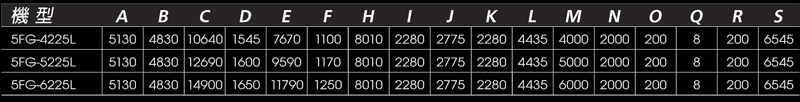

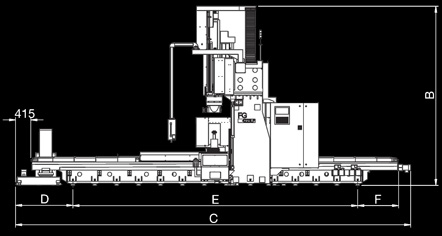

机械外观与工作台尺寸图

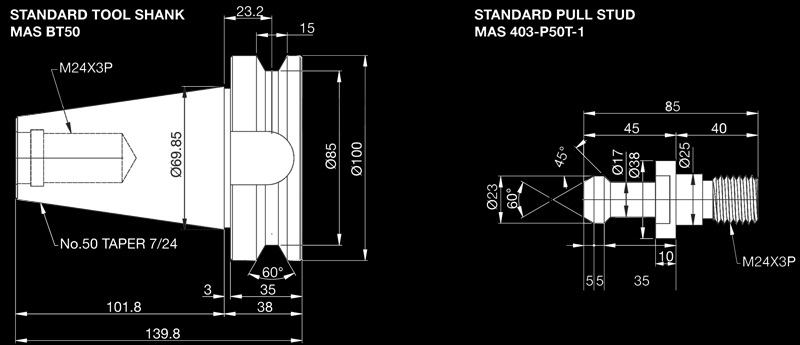

拉杆及拉柄尺寸图
规格表
| 机型 |
5FG-4225L |
5FG-5225L |
5FG-6225L |
标准配件
- 主轴油冷系统
- 刀臂式40刀刀库
- 中央集中自动润滑系统
- 切削液系统
- 螺旋式除屑及履带除屑
- 机与蓄屑车
- 刚性攻牙
- 工作灯
- 程序结束及警示灯
- 脚踏自动松刀开关
- RS-232 界面
- 基础螺栓及水平垫块
- 分离式手轮
- 电气箱热交换器
- M30 自动断电功能
- 工具箱与工具
- 操作手册
选购配件
- 三轴光学尺检知系统
- NC 旋转工作台
- 自动刀长量测
- 自动工件量测
- 刀臂式 60 刀刀库
- 刀臂式 80 刀刀库
- 齿轮头 4500R.P.M
|
| 工作台 |
| 工作台尺寸 |
4000×2000mm |
5000×2000mm |
6000×2000mm |
| T-形槽(数量×尺寸×距离) |
9×22mm×200mm |
9×22mm×200mm |
9×22mm×200mm |
| 工作台最大载重 |
10000Kg |
12000Kg |
15000Kg |
| 行程 |
| X轴行程 |
4200mm |
5200mm |
6200mm |
| Y轴行程 |
3000mm |
3000mm |
3000mm |
| Z轴行程 |
1000mm |
1000mm |
1000mm |
| 立主轴鼻端至工作台面距离 |
360~1360mm |
360~1360mm |
360~1360mm |
| 卧主轴中心至工作台面距离 |
120 ~ 1120 mm |
120 ~ 1120 mm |
120 ~ 1120 mm |
|
立主轴中心至机柱 |
340mm |
340mm |
340mm |
| 双柱间距离 |
2500mm |
2500mm |
2500mm |
| 主轴 |
| 主轴锥度 |
BT50(立&卧) |
|
|
| 立主轴转速 |
两档无段变速齿轮箱：10~6000(标准)10~4500(选购) |
| 立主轴直径 |
100mm |
| 横主轴转速/分割角度 |
3000rpm/5度 72分割 |
| 进给 |
| X轴快速进给 |
15m/min |
10m/min |
7.5m/min |
| Y/Z轴快速进给 |
12/10m/min |
| 切削速度(x/y) |
1-6000mm/min |
1-5000mm/min |
| 滚珠螺杆直径&节距 |
X/Y/Z: 80 / 63 / 50, P25 / 16 / 10 |
X/Y/Z: 80/63/50,P30/16/10 |
| 滚珠螺杆传动方式 |
X / Y / Z:齿轮 /直结 / 皮带 |
| 刀具交换 |
| 刀具数目 |
40 |
40 |
40 |
| 最大刀具直径/临刀空 |
125/125mm |
125/125mm |
125/125mm |
| 最大刀具长度 |
350mm |
350mm |
350mm |
| 刀具最大重量 |
15kg |
15kg |
15kg |
| 拉柄螺栓 |
MAS403 P50T-1 |
MAS403 P50T-1 |
MAS403 P50T-1 |
| 马达 |
| 主轴马达 |
22 kW (S3-60%) |
| 主轴最大扭距 |
6000 rpm: 564 Nm , (Opt. 4500rpm: 752 Nm) |
| 进给马达x/y/z |
6/4.8/4.8 kW |
6/4.8/4.8 kW |
6/4.8/4.8 kW |
| 刀库马达 |
1.6 kW |
1.6 kW |
1.6 kW |
| 切削液泵浦马达 |
0.75KW |
0.75KW |
0.75KW |
| 精度 |
|
|
|
| 定位精度 |
0.005/300mm |
|
|
| 重复精度 |
0.003mm |
|
|
| 其他 |
| 电源容量 |
65KVA,220V,3phase 50/60 |
|
|
| 气压容量 |
5kg/cm2 |
|
|
| 各轴导轨 |
X:3线轨 Y:2线轨(滚柱MRD 55 长滑块)Z:硬轨 |
| 机械尺寸(长×宽) |
10640×6645mm |
12690×6645mm |
14900×6545mm |
| 机械高度 |
4600mm |
4600mm |
4600mm |
| 机械净重(约) |
28000kg |
33000kg |
38000kg |
* 本公司保留对机械规格、配件及外观变更之权利，如有更改，恕不另行通知。
* 本规格表产品规格与配备以实机为主。 |
