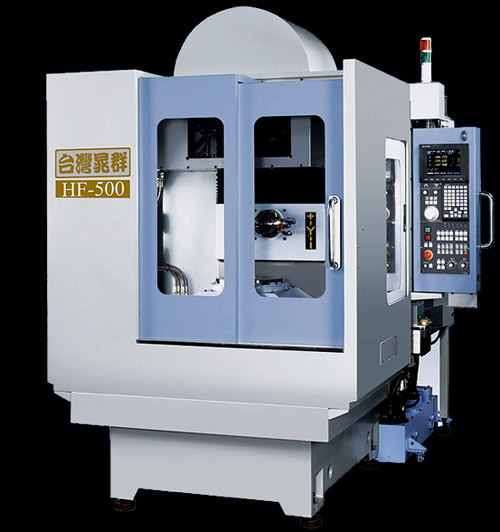

HF-500卧式高速切削加工中心机 |
标准配件
- 12000rpm 直结式主轴
- 斗笠式 (20 刀 )
- 主轴油冷装置
- 水箱
- 全密闭式护罩
- 工作灯
- 自动润滑系统
- 操作指示灯
- 主轴吹气装置
- 自动侧边冲屑装置
- 主轴气帘
- 工作吹气
- 刚性攻牙
- 电气箱热交换器
- 工具和工具箱
- 水平调整螺丝及垫块
- 操作 & 维护说明书
- 三菱 M70 控制器
特别附件 ( 选购配件 )
- BT30 拉刀螺丝
- 15000rpm 直结式主轴
- 自动刀长量测
- 主轴中心出水装置
- 油水分离机
- 风枪
- 水枪
- 变压器
- 水箱液位开关
- 外挂式手轮
- 刀臂式刀库
机台控制器选择
- FANUC 控制器 0i-MC(B)
- 主轴马达为 FANUC α2/
15000i (2.2kW(cont.)/
3.7kW (15min)
- 进给马达 X/ Y/ Z 为
X,Z : FANUC
β 8/3000is (1.2kW)
Y : FANUC
β12/3000isB (1.8kW)
B: FANUC
β8/3000is (1.2kW) |
| 行程 |
| X 轴行程 |
500mm |
| Y 轴行程 |
420mm + 140mm 換刀行程 |
| Z 轴行程 |
380mm |
| 主轴 |
| 主轴鼻端至B轴中心距离 |
100 - 480mm |
| 主轴中心至B轴台面距离 |
90 - 510mm |
| 主轴端锥度 |
BT- 30 |
| 主轴驱动方式及转数 |
Direct Driver : 12000rpm |
| 主轴直径 |
φ50mm |
| 进给 |
| 快移速度 (X/Y/Z) |
48 / 48 / 48m /min |
| 切削速度 |
10 m /min |
| Y 轴配重 |
无 |
| 滚珠螺杆直径 & 节距 |
φ32mm ,P16 |
| 工作台 |
| 盘面大小 ( 长 x 宽 ) |
380 x 380mm |
| 最小分割角度 |
0.001 degree |
| 基准孔径 |
Ø60H7 |
| 伺服马达 |
MITSUBISHI HF - 154T - A48 |
| 减速比 |
1:120 |
| 工作台面最高转速 |
16.6rpm |
| 旋转扭力 |
48kg -m |
| 容许切削力 |
85kg -m |
| 最大积载荷重 |
200kgf |
| 累积分割精度 |
25sec |
| 重复精度 |
± 2sec |
| 精度 |
| 定位精度 |
VDI 3441 P 0.014mm (JIS B6338 0.004mm / 300mm) |
| 重复精度 |
VDI 3441 PS0.010 (JIS B6338 ± 0.003mm) |
| ATC |
| 刀柄 |
BT30 |
| 刀具数量 |
20 |
| 换刀时间 |
60Hz : T-T 5sec ( 相邻刀 ) |
| 拉刀螺丝 |
MAS 403 P30T-1 45 ° |
| 最大刀具直径(有邻刀) |
φ60mm |
| 最大刀具直径(无邻刀) |
φ100mm |
| 最大刀具长度 |
200mm |
| 最大刀具重量 |
3kg |
| 刀具选择 |
随机 |
| 马达 |
| 主轴马达 |
MITSUBISHI SJ-VL11-02ZT (12000rpm)(2.2kW(cont.)/3.7kW(15min)) |
| 进给马达 X/Y/Z |
XZ：MITSUBISHI HF154T-A48 (1.5kW)
Y ：MITSUBISHI HF204BS-A48 (2kW) |
| 切削液泵浦马达 |
0.56kW |
| 侧冲泵浦马达 |
1.27kW |
| 其它 |
| 标准控制器 |
Mitsubishi M70 |
| 电源容量 |
10kVA |
| 气压容量 |
5-6 kg /cm2 , 150L /min |
| 机械尺寸 (WxDxH) |
1500 x 2500 x 2450mm |
| 机械重量 |
3500kg |
